●定位、放線 —— 剔槽 —— 彎管．分線盒 —— 管路敷設 —— 管路連接 —— 管路固定

(1)定位、放線
● 依據施工圖紙在墻、地面彈線，標出剔槽孔位置。
● 照明線路和動力線路、弱電系統(tǒng)應分開敷設。

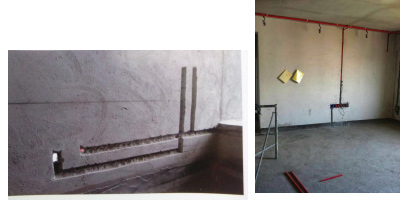

(2)剔槽孔
● 墻地面暗管安裝．墻地面開槽順直．無扭曲，開槽橫平豎直．墻面不允許剔鑿平投影30mm以上長度的橫槽。
● 混凝土墻面剔槽時．遇橫向鋼筋．可將鋼筋彎曲讓管線通過．嚴禁切斷鋼筋，預制梁柱和預應力樓板均不得隨意剔槽打洞，地面管道區(qū)不允許開槽、打眼鉆孔。
● 頂面嚴禁剔槽敷設暗管。

(4)管路敷設 ● PVC管管路有下列情況之一時．中間應增設拉線盒．其位置應便于穿線： ①管路長度每超過30m，無彎曲， ②管路長度每超過20m．有一個彎曲； ③管路長度每超過1 5m，有兩個彎曲； ④管路長度每超過8m．有三個彎曲。 ● PVC管管路進入盒箱處，應順直．且應采用專用接頭固定牢固。固定處圖片 ● PVC管管路埋入墻體或混凝土墻內時，管路與墻體或混凝土表面凈距不應小于10mm。 ● PVC管管路暗敷設時．宜沿最近的路徑敷設。 (5)管路連接 ● PVC線管需要連接時采用專用配件連接且粘接牢固。 ● 暗敷設管線應盡量不用成品彎頭。施工中遇有線路復雜、彎曲過多時可適當放大彎曲半徑。 (6)管路固定 ● PVC管管路在鋼筋混泥、磚墻、砌體墻剔槽敷設時．每隔0.5m左右用鐵絲或銅絲綁扎、塑料脹釘固定。敷設地面的管道使用鍍鋅卡、塑料脹釘固定。

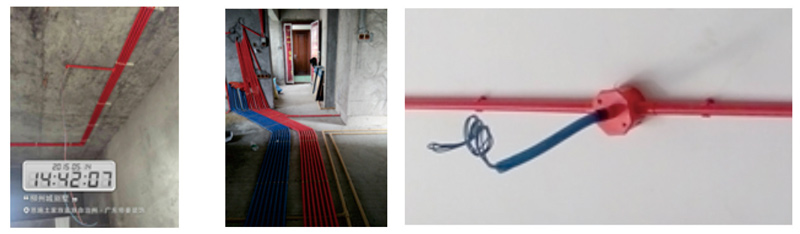

固定處圖片

● 驗收時質量均應符合以上工藝要求。 ● 確認材料是否國標、是否按公司合同要求 ● 走向是否橫平豎直 ● 開關、插座接頭是否連接牢固 ● 線徑是否匹配，“零地相”位置是否合理 ● 開關、插座安裝是否平正，高低是否一致 ● 開關是否靈活有效

（1）施工人員必須持有國家有關部門發(fā)放的電工上崗證書，進行施工。
（2）施工前應檢查單元樓擁護表負荷，以保證用電要求。
（3）所有電線應采用有國際產品。（根據公司的材料規(guī)范）應有產品合格證書。電源線應在2 .5 m㎡塑銅線，照明線應采用2.5m㎡塑銅線，空調線應采用4m㎡塑銅線。
（4）電氣布線應符合客戶及設計圖案要求。Pvc阻燃管內不超過4根電線，弱電線（電話、電視）單獨走管，其水平間距不得小于500mm。
（5）電氣布線應有合格證書的PVC硬軟管，PVC硬管要分色使用即強電使用紅色、弱電使用藍色。
（6）開關高度應在1400㎜，地高度應在300㎜。
（7）零線、相線、保護地線、分色為紅、藍、黃（或雙色線）且“左零右相接地在上”。



● 剔槽不得過大，過深或過寬，混凝土樓板、墻等均不得擅自斷筋。
● 穿過建筑物和設備處加保護套管，穿過變形縫處有補償裝置，補償裝置應平整，活動自如，管口光滑。
● 頂面無吊頂時燈移位：開槽不宜過深，開槽長度不大于1.5M。開槽時不要與承重墻平行，兩點間呈弧形開槽。
● 原結構為PVC線管時，新增加改造的鋼導管必須與入戶接地端子進行有效連接。
● 所有非鍍鋅鐵件及施工破壞鍍鋅層的部位均需做防銹處理。
● 墻面埋設暗盒，電源插座底邊距地宜為300mm，開關面板底邊距宜為1400mm。在同一墻面上保持同一水平線，同一房間內不允許偏差5mm。
線管內穿線不超過管截面的40%，電源線及插座與電視線及插座的水平間距不應小于500mm。
● 跨接線使用黃綠雙色線連接。
● 接線盒埋入較深，超過1.5cm時，應加裝套盒。
● 不允許水電工拆改暖氣、煤氣、天然氣管道。拆卸的所有開關、插座、線頭必須用WAGO端子封閉線頭，墻內廢棄電線必須抽出。施工用電，確?，F場安全。
● 有集中空調，智能控制、電采暖等用電設施施工時，嚴格按廠家安裝說明及要求埋設電管、電線至預留位置。
